衬氟闸阀用途：
衬氟闸阀适用于-50℃～150℃的各种浓度的王水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂，FEP还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。具有截流速度快；流体阻力小，密封面受介质的冲蚀小；介质流向不爱限制，不扰流，不降低压力等优点。
衬氟闸阀结构特点：
1、阀体、阀盖的内腔和闸板、阀杆外表面等直接与介质接触的部件，全部名衬FEP等氟塑料。
2、衬氟闸阀的密封副为FPF或其它材料组合，摩擦系数小，启闭力矩低。
3、填料采用PTFE标准填料，密封性能好，维护更换方便。
4、带有弹性的闸板，可补偿闸板密封面与阀座密封面之间楔角偏差，吻合度好，密封效果理想。
5、介质可从两侧任意方向通过衬氟闸阀，适用于介质方向可能改变的管路上作用启闭装置。
衬氟闸阀主要零件及材料表：
|
零件名称 |
材料 |
|
阀体、阀盖 |
铸铁、铸钢、不锈钢，衬F46、F3 |
|
阀瓣 |
优碳钢、不锈钢、衬F46、F3 |
|
阀杆 |
不锈钢 |
|
填料 |
F4 |
|
阀杆螺母 |
ZHMn58-2-2 |
|
手轮 |
HT200 |
衬氟闸阀采用标准表：
|
技术规范 |
|
设计标准 |
GB12234 |
|
结构长度 |
GB12221 |
|
法兰标准 |
JB/T79-94 |
|
GB9113.1 |
|
检验与试验 |
GB/T13927 |
|
驱动方式 |
手动、电动、气动 |

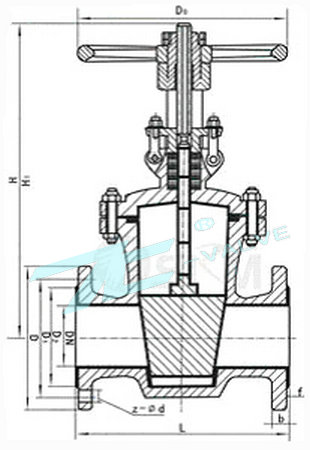

衬氟闸阀主要尺寸表：

|
公 称
通 径 |
PN1.6（MPa）主要外形尺寸和连接尺寸（mm） |
重量 |
|
DN |
L |
D |
D1 |
D2 |
f |
b |
Z-Φd |
D0 |
H1 |
H2 |
Kg |
|
25 |
160 |
115 |
85 |
60 |
3 |
16 |
4-Φ14 |
120 |
135 |
160 |
9 |
|
32 |
180 |
135 |
100 |
70 |
3 |
18 |
4-Φ18 |
140 |
160 |
190 |
13 |
|
40 |
240 |
145 |
110 |
80 |
3 |
18 |
4-Φ18 |
160 |
170 |
210 |
25 |
|
50 |
250 |
160 |
125 |
100 |
3 |
20 |
4-Φ18 |
180 |
360 |
410 |
32 |
|
65 |
265 |
180 |
145 |
115 |
3.5 |
20 |
4-Φ18 |
200 |
380 |
445 |
38 |
|
80 |
280 |
195 |
160 |
130 |
3.5 |
22 |
8-Φ18 |
240 |
440 |
520 |
50 |
|
100 |
300 |
215 |
180 |
150 |
4 |
24 |
8-Φ18 |
280 |
500 |
600 |
68 |
|
125 |
325 |
245 |
210 |
180 |
4 |
26 |
8-Φ18 |
320 |
615 |
740 |
125 |
|
150 |
350 |
280 |
240 |
210 |
4 |
28 |
8-Φ23 |
360 |
680 |
830 |
170 |
|
200 |
400 |
335 |
295 |
260 |
5 |
32 |
12-Φ23 |
380 |
820 |
1020 |
210 |
|
250 |
450 |
405 |
355 |
318 |
5 |
34 |
12-Φ26 |
400 |
980 |
1230 |
260 |
|
300 |
500 |
460 |
410 |
375 |
5 |
36 |
12-Φ26 |
420 |
1150 |
1450 |
480 |
|
350 |
550 |
520 |
470 |
435 |
5 |
38 |
16-Φ26 |
450 |
1285 |
1635 |
620 |
|
400 |
600 |
580 |
525 |
485 |
5 |
40 |
16-Φ30 |
450 |
1455 |
1855 |
805 |
|
450 |
650 |
640 |
585 |
545 |
5 |
44 |
20-Φ30 |
500 |
1545 |
1990 |
880 |
|
500 |
700 |
705 |
650 |
608 |
5 |
46 |
20-Φ30 |
500 |
1735 |
2235 |
920 |
|
