自动反冲洗过滤器_介绍特点分类使用_上海首龙【TC品牌】阀门
产品型号：ZPG-L/ZPG-I
产品口径：DN40 ~ 1500mm
产品压力：1.0mpa～6.4mpa
产品材质：铸钢|不锈钢、等
一、自动反冲洗过滤器产品特点：
ZPG-L型自动反冲洗过滤器宜安装在直角弯管上，ZPG-I型自动反冲洗过滤器宜水平或垂直安装，直通式当垂直安装时，水流方向应该是自上而下，安装时应注意外壳上箭头方向必须与水流方向一致，正常运行时，蝶阀处于开启状态，当需要排污时，关闭蝶阀，打开排污阀直至排出水质变清为止，开启蝶阀，即完成排污过程。可保泵阀使用延长寿命等优点。

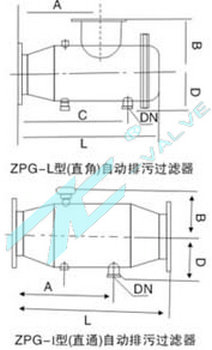

二、自动反冲洗过滤器主要外形连接尺寸：
ZPG-L型（直角式）自动排污过滤器：单位：mm 型号 | L | A | B | C | D | 排污口 （DN） | ZPG-L-40 | 320 | 170 | 80 | 226 | 90 | 15＊ | ZPG-L-50 | 350 | 185 | 90 | 244 | 100 | 15＊ | ZPG-L-65 | 380 | 200 | 100 | 270 | 120 | 20＊ | ZPG-L-80 | 445 | 230 | 110 | 310 | 140 | 25＊ | ZPG-L-100 | 536 | 265 | 160 | 365 | 130 | 32＊ | ZPG-L-125 | 624 | 315 | 190 | 440 | 200 | 40 | ZPG-L-150 | 728 | 375 | 220 | 510 | 230 | 50 | ZPG-L-200 | 884 | 500 | 260 | 670 | 280 | 65 | ZPG-L-250 | 1120 | 625 | 310 | 830 | 330 | 80 | ZPG-L-300 | 1310 | 750 | 350 | 1000 | 380 | 100 | ZPG-L-350 | 1514 | 875 | 4100 | 1180 | 450 | 125 | ZPG-L-400 | 1730 | 1000 | 470 | 1350 | 480 | 150 | ZPG-L-450 | 1896 | 1125 | 510 | 1500 | 500 | 150 | ZPG-L-500 | 2080 | 1250 | 550 | 1680 | 580 | 150 | ZPG-L-600 | 2490 | 1500 | 650 | 2000 | 650 | 200 | ZPG-L-700 | 2680 | 1600 | 680 | 2150 | 700 | 200 | ZPG-L-800 | 2880 | 1750 | 700 | 2300 | 820 | 200 | ZPG-L-900 | 3150 | 1850 | 800 | 2480 | 880 | 200 | ZPG-L-1000 | 3370 | 2000 | 900 | 2675 | 920 | 250 | ZPG-L-1100 | 3610 | 2100 | 1000 | 2900 | 960 | 250 | ZPG-L-1200 | 3850 | 2250 | 1100 | 3050 | 1040 | 250 | ZPG-L-1500 | 4470 | 1800 | 1200 | 3800 | 1400 | 250 |
ZPG-I型（直通式）自动排污过滤器：单位：mm 型号 | L | A | B | D | | ZPG-I-40 | 245 | 185 | 63 | 90 | 15＊ | ZPG-I-50 | 255 | 190 | 70 | 100 | 15＊ | ZPG-I-65 | 270 | 195 | 83 | 120 | 20＊ | ZPG-I-80 | 320 | 232 | 96 | 140 | 25＊ | ZPG-I-100 | 350 | 260 | 128 | 130 | 32＊ | ZPG-I-125 | 438 | 326 | 162 | 200 | 40 | ZPG-I-150 | 525 | 390 | 189 | 230 | 50 | ZPG-I-200 | 700 | 520 | 220 | 280 | 65 | ZPG-I-250 | 875 | 650 | 255 | 330 | 80 | ZPG-I-300 | 1050 | 780 | 294 | 380 | 100 | ZPG-I-350 | 1200 | 885 | 331 | 450 | 125 | ZPG-I-400 | 1400 | 1040 | 377 | 480 | 150 | ZPG-I-450 | 1550 | 1145 | 420 | 500 | 150 | ZPG-I-500 | 1700 | 1250 | 462 | 580 | 150 | ZPG-I-600 | 2000 | 1460 | 537 | 650 | 200 | ZPG-I-700 | 2280 | 1720 | 607 | 700 | 200 | ZPG-I-800 | 2500 | 1900 | 685 | 820 | 200 | ZPG-I-900 | 2800 | 2180 | 785 | 880 | 200 | ZPG-I-1000 | 3120 | 2470 | 860 | 920 | 250 | ZPG-I-1100 | 3450 | 2780 | 915 | 960 | 250 | ZPG-I-1200 | 3700 | 3000 | 965 | 1040 | 250 | ZPG-I-1500 | 4470 | 3650 | 1220 | 1400 | 250 |
产品备注：
a 所用连接法兰尺寸按：GB4216-84；
b “＊”号螺纹连接；
c 可根据用户需要订制非标准流量的产品和工作压力更高的产品。
欢迎新老客户来电来函。021-61246982 邮箱：famen123@126.com , , , , |
