全天候呼吸阀_介绍特点分类使用_上海首龙【TC品牌】阀门 产品型号:GFQ-2 产品口径:DN25 ~400mm 产品压力:1.6mpa 产品材质:铸钢|不锈钢、等 全天候呼吸阀简介: GFQ-2全天候呼吸阀用于油及液体罐上,来排除罐内的正压和负压气体,使罐内液体进出方便.如罐体上不装呼吸阀罐内的液体进出有一定的障碍,很可能出现罐体变型和振动,GFQ-2全天候呼吸阀设计合理,结构简单,使用方便;是储罐的必备产品。相关产品型号有:GFQ-1全天候呼吸阀,GFQ-3全天候呼吸阀。 GFQ-2全天候呼吸阀性能及特点: 1、新型全天候呼吸阀壳体选用不锈钢、铸钢和铝合金,耐腐蚀性好; 2、阀盘采用四氟材料,耐低温,防冻性能好; 3、结构简单,易检修,安全方便; 4、新型全天候呼吸阀性能完全符合石油工业部标准 SY7511-87 规定。 GFQ-2全天候呼吸阀适用范围: 新型全天候呼吸阀适用于储存闪点低于 28 ℃的甲类油品和闪点低于 60 ℃的乙类油品,如汽油、笨、甲笨、煤油、轻柴油、机油、原油等油品及性质相同的化工产品储罐。全天候呼吸阀可与ZGB波纹阻火器配套使用。 GFQ-2全天候呼吸阀使用说明: 全天候呼吸阀安装在储罐顶部,是解决罐内正压,负压的气体,使罐内的液体进出没有受到阻碍,当外液体输入罐内时有大量的气体往外呼(称正压)。如罐内液体往外输出时罐内必须从外空气吸进罐内(称负压)。如停止工作时呼吸阀自动关闭不会把罐内液气往外泄漏,使罐内的液体质量得到了有利的保障。 GFQ-2全天候呼吸阀维护与保养: 为了全天候呼吸阀使用安全,在使用前先检查导杆和阀盘是否灵活。全天候呼吸阀要定期(6个月内)检查通气口正、负阀盘是否灵活,阀盘接触面有无损坏,如有损坏应立即检修。检修完毕后,一切正常可重新使用。 GFQ-2全天候呼吸阀零部件材料:
阀体材料 |
WCB、304、316、铝合金 |
正压阀盘材料 |
304、316、铝合金 |
负压阀盘材料 |
304、316、四氟PTFE |
环境温度 ℃ |
-30~60 |
GFQ-2全天候呼吸阀主要技术参数:
等级 |
操作压力 |
A级 |
+355Pa (36毫米水柱)
-295Pa (30毫米水柱) |
B级 |
+980Pa (100毫米水柱)
-295Pa (30毫米水柱) |
C级 |
1765Pa(180毫米水柱)
-295Pa (30毫米水柱) |

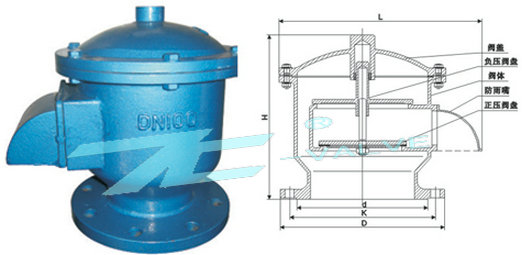

GFQ-2全天候呼吸阀规格与法兰连接尺寸:
公称通径
(mm) |
安装尺寸(mm) |
D |
K |
L |
H |
n×φ |
DN25 |
115 |
85 |
160 |
165 |
4×14 |
DN32 |
135 |
100 |
180 |
185 |
4×18 |
DN40 |
145 |
110 |
190 |
190 |
4×18 |
DN50 |
160 |
125 |
220 |
220 |
4×18 |
DN80 |
195 |
160 |
270 |
260 |
8×18 |
DN100 |
215 |
180 |
310 |
280 |
8×18 |
DN150 |
280 |
240 |
380 |
330 |
8×22 |
DN200 |
335 |
295 |
450 |
380 |
12×22 |
DN250 |
395 |
350 |
520 |
420 |
12×22 |
DN400 |
565 |
515 |
670 |
520 |
16×26 |
GFQ-2全天候呼吸阀订货须知: 1、①产品名称与型号②全天候呼吸阀口径③操作压力及阀门材质以便我们的为您正确选型。 2、若已经由设计单位选定的全天候呼吸阀型号,请按全天候呼吸阀型号直接向我司销售部订购。 3、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的首龙阀门专家为您审核把关。 欢迎新老客户来电来函。021-61246982 邮箱:famen123@126.com , , , , |
