产品型号:J94W/H 产品口径:DN6 ~25mm 产品压力:10000Psi 产品材质:铸钢|不锈钢、等 卡套角式针形截止阀参数: 1. 制造标准: GB/T12224-2005 JB/T7747-1995 2. 连接形式: 卡套连接 3. 结构特征: 锥面或球面密封,直角式 4. 阀门检验与试验标准: GB/T13927-1992 5. 公称压力: ≤10000Psi 6. 适用工作温度: -40℃~+350℃ 7. 适用介质: 水,油,气等腐蚀性与非腐蚀性介质 8. 公称通径: DN6,DN10,DN15,DN20,DN25… 卡套角式针形截止阀尺寸表:

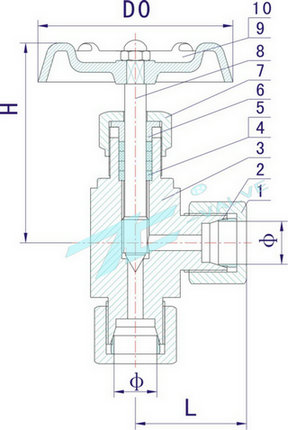

卡套角式针形截止阀主要零件材料/Materials of main parts
序号
NO. |
零件名称
Part name |
材质
Material |
1 |
连接螺母 Connector Nut |
20# A105 SS304 SS304L SS316 SS316L |
2 |
卡套 Ferrule & Ferrule Set |
20# A105 SS304 SS304L SS316 SS316L |
3 |
阀体 Body |
20# A105 SS304 SS304L SS316 SS316L |
4 |
填料垫 Packing Seat |
PTFE 柔性石墨(Expanded Graphite)
金属盘根(Matel and Graphite) |
5 |
填料 Packing |
PTFE 柔性石墨(Expanded Graphite) |
6 |
填料压盖 Packing Gland |
20# A105 SS304 SS304L SS316 SS316L |
7 |
锁紧螺母 Lock Nut |
20# A105 SS304 SS304L SS316 SS316L |
8 |
阀杆 Stem |
20# A105 SS304 SS304L SS316 SS316L |
9 |
手轮 Handle |
20# A105 SS304 SS304L SS316 SS316L |
10 |
带帽螺母 Hooded Nut |
20# A105 SS304 SS304L SS316 SS316L |
ITEM NO. |
ø |
L |
H |
D0 |
J94W/H |
ø8 |
38 |
92 |
ø70 |
J94W/H |
ø10 |
38 |
92 |
ø70 |
J94W/H |
ø12 |
39 |
92 |
ø70 |
J94W/H |
ø14 |
40 |
94 |
ø70 |
J94W/H |
ø18 |
42 |
100 |
ø80 |
