压力表针形阀_介绍特点分类使用_上海首龙【TC品牌】阀门 产品型号：J21W
产品口径：DN6 ~25mm
产品压力：10000Psi
产品材质：铸钢|不锈钢、等
压力表针形截止阀参数:
1. 制造标准: GB/T12224-2005 JB/T7747-1995
2. 连接形式: 内外螺纹连接(NPT,G,Rc,Rp…)
3. 结构特征: 锥面或球面密封
4. 阀门检验和试验: GB/T13927-1992
5. 公称压力:≤10000Psi
6. 适用工作温度:-29℃～+538℃
7. 适用介质: 水，油，气等腐蚀性及非腐蚀性介质
8. 公称通径:DN6,DN10,DN15,DN20,DN25…

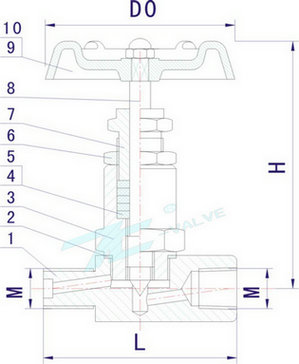

压力表针形截止阀尺寸表：
压力表针形截止阀主要零件材料/Materials of main parts 序号 NO. | 零件名称 Part name | 材质 Material | 1 | 阀体 Body | 20# A105 SS304 SS304L SS316 SS316L | 2 | 阀盖垫片 Bonnet Gasket | 紫铜(Red copper) PTFE | 3 | 阀盖Bonnet | 20# A105 SS304 SS304L SS316 SS316L | 4 | 填料垫 Packing Seat | PTFE 柔性石墨(Expanded Graphite) 金属盘根(Matel and Graphite) | 5 | 填料 Packing | PTFE 柔性石墨(Expanded Graphite) | 6 | 格南螺母 Gland Nut | 20# A105 SS304 SS304L SS316 SS316L | 7 | 填料压盖 Packing Gland | 20# A105 SS304 SS304L SS316 SS316L | 8 | 阀杆 Stem | 20# A105 SS304 SS304L SS316 SS316L | 9 | 手轮 Handle | 20# A105 SS304 SS304L SS316 SS316L | 10 | 带帽螺母Hooded Nut | 20# A105 SS304 SS304L SS316 SS316L |
ITEM NO | 公称通径 DN Nominal bore | H | L | M | D0 | J21W | DN6 | 85 | 65 | G1/4 | 60 | J21W | DN10 | 87 | 68 | G1/2 | 60 | J21W | DN15 | 87 | 86 | ZG3/4 | 70 | J21W | DN20 | 100 | 100 | ZG1 | 80 |
