内外螺纹压力表三通阀针型阀,介绍特点分类使用_上海首龙【TC品牌】阀门 产品型号：J19W/H
产品口径：DN5
产品压力：10000Psi
产品材质：铸钢|不锈钢、等
内外螺纹压力表三通阀参数:
1. 制造标准: GB/T12224-2005 JB/T7747-1995
2. 连接形式: 内外螺纹连接(NPT,G,Rc,Rp…) ,对焊式管接头
3. 结构特征: 锥面或球面密封
4. 阀门检验和试验: GB/T13927-1992
5. 公称压力:≤10000Psi
6. 适用工作温度:-29℃～+203℃
7. 适用介质: 水,油,气等腐蚀性与非腐蚀性介质
8. 公称通径: DN6,DN10,DN15,DN20,DN25…

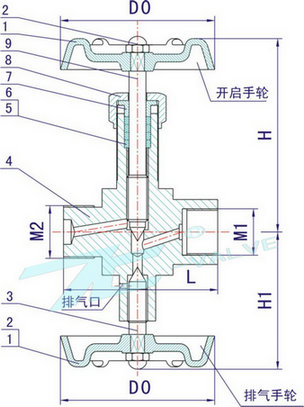

内外螺纹压力表三通阀尺寸表：
内外螺纹压力表三通阀主要零件材料/Materials of main parts 序号 NO. | 零件名称 Part name | 材质 Material | 1 | 手轮Handle | 20# A105 SS304 SS304L SS316 SS316L | 2 | 带帽螺母 Hooded Nut | 20# A105 SS304 SS304L SS316 SS316L | 3 | 阀杆 Stem | 20# A105 SS304 SS304L SS316 SS316L | 4 | 阀体 Body | 20# A105 SS304 SS304L SS316 SS316L | 5 | 填料垫 Packing Seat | PTFE 柔性石墨(Expanded Graphite) 金属盘根(Matel and Graphite) | 6 | 填料 Packing | PTFE 柔性石墨(Expanded Graphite) | 7 | 填料压盖 Packing Gland | 20# A105 SS304 SS304L SS316 SS316L | 8 | 锁紧螺母 Lock Nut | 20# A105 SS304 SS304L SS316 SS316L | 9 | 阀杆 Stem | 20# A105 SS304 SS304L SS316 SS316L |
型号 ITEM NO | 公称通径 DN | M1 | M2 | L | H | H1 | D0 | J19W/H-2-1 | DN5 | G1/2 | M20X1.5 | 68 | 88 | 68 | ø63 |
