高密封取样针型阀,介绍特点分类使用_上海首龙【TC品牌】阀门 产品型号：GMJ11F/H
产品口径：DN6
产品压力：10000Psi
产品材质：铸钢|不锈钢、等
高密封取样阀参数:
1. 制造标准: GB/T12224-2005 JB/T7747-1995
2. 连接形式: 内螺纹连接(NPT,G,Rc,Rp…)
3. 结构特征: 软硬双密封,活动阀瓣
4. 阀门检验与试验: GB/T13927-1992
5. 公称压力: ≤10000Psi
6. 适用工作温度:-29℃～+538℃
7. 适用介质: 水,油,气等腐蚀性与非腐蚀性介质
8. 公称通径:DN6

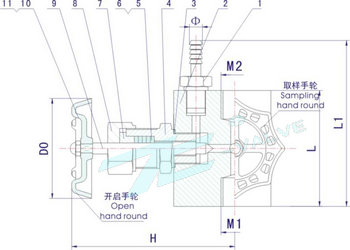

高密封取样阀尺寸表：
高密封取样阀主要零件材料/Materials of main parts 序号 NO. | 零件名称 Part name | 材质 Material | 1 | 取样管 Sampling tube | 20# A105 SS304 SS304L SS316 SS316L | 2 | 阀体 Body | 20# A105 SS304 SS304L SS316 SS316L | 3 | 阀盖垫片 Bonnet Gasket | 紫铜(Red copper) PTFE RTFE | 4 | 阀盖Bonnet | 20# A105 SS304 SS304L SS316 SS316L | 5 | 填料垫 Packing Seat | PTFE 柔性石墨(Expanded Graphite) 金属盘根(Matel and Graphite) | 6 | 填料 Packing | PTFE 柔性石墨(Expanded Graphite) | 7 | 填料压盖 Packing Gland | 20# A105 SS304 SS304L SS316 SS316L | 8 | 锁紧螺母 Lock Nut | 20# A105 SS304 SS304L SS316 SS316L | 9 | 阀杆 Stem | 20# A105 SS304 SS304L SS316 SS316L | 10 | 手轮Handle | 20# A105 SS304 SS304L SS316 SS316L | 11 | 带帽螺母 Hooded Nut | 20# A105 SS304 SS304L SS316 SS316L |
型号 ITEM NO | 公称通径 DN | M1 | M2 | ø | L | L1 | H | D0 | GMJ11F/H | DN6 | G1/2 | M20X1.5 | ø10 | 70 | 153 | 110 | ø60 |
