多口计量针型阀,介绍特点分类使用_上海首龙【TC品牌】阀门
产品型号：JG-1F/JG-2F
产品口径：DN6
产品压力：1.6mpa-4.0mpa
产品材质：铸钢|不锈钢、等
多口计量阀参数：
1. 制造标准: ASME B16.34-2004
2. 连接形式: 内外螺纹连接(NPT,G,Rc,Rp…)
3. 结构特征: 锥面密封
4. 阀门检验与试验: API 598-1996
5. 公称压力:≤10000Psi
6. 适用工作温度:-29℃～+538℃
7. 适用介质: 水,油,气等腐蚀性与非腐蚀性介质
8. 公称通径:DN6

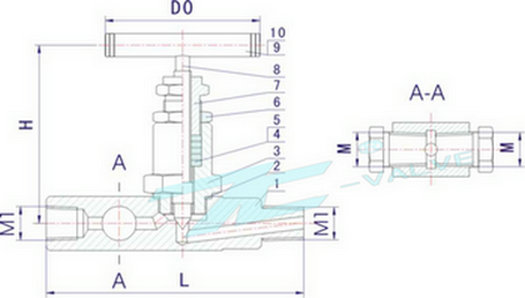

多口计量阀尺寸表：
多口计量阀主要零件材料/Materials of main parts 序号 NO. | 零件名称 Part name | 材质 Material | 1 | 阀体 Body | 20# A105 SS304 SS304L SS316 SS316L | 2 | 阀盖垫片 Bonnet Gasket | 紫铜(Red copper) PTFE | 3 | 阀盖Bonnet | 20# A105 SS304 SS304L SS316 SS316L | 4 | 填料垫 Packing Seat | PTFE 柔性石墨(Expanded Graphite) 金属盘根(Matel and Graphite) | 5 | 填料 Packing | PTFE 柔性石墨(Expanded Graphite) | 6 | 锁紧螺母 Lock Nut | 20# A105 SS304 SS304L SS316 SS316L | 7 | 填料压盖 Packing Gland | 20# A105 SS304 SS304L SS316 SS316L | 8 | 阀杆 Stem | 20# A105 SS304 SS304L SS316 SS316L | 9 | 手柄 Handle | 20# A105 SS304 SS304L SS316 SS316L | 10 | 内六角螺钉 Hexagon Screw | 20# A105 SS304 SS304L SS316 SS316L |
ITEM NO | 公称通径 DN Nominal bore | D0 | M | M1 | L | H | JG-1F/2F-1 | DN6 | 60 | R1/2 | NPT1/2 | 120 | 82 |
