 产品名称:液位计针型阀
 产品型号:JX29W/H


 咨询电话:13918712698 王工、张工、陈工
 相关产品
 液位计针型阀
 液位计针形阀


液位计针型阀,介绍特点分类使用_上海首龙【TC品牌】阀门

产品型号:JX29W/H
产品口径:DN6-DN25
产品压力:1.6mpa-4.0mpa
产品材质:铸钢|不锈钢、等
液位计针形截止阀参数:
1. 制造标准: GB/T12224-2005 JB/T7747-1995
2. 连接形式:  卡套,外螺纹连接(NPT,G,Rc,Rp…)
3. 结构特征: 锥面密封
4. 阀门检验与试验: GB/T13927-1992 JB/T9092-1999
5. 公称压力:≤10000Psi
6. 适用工作温度:-29℃~+250℃
7. 适用介质: 水,油,气等腐蚀性与非腐蚀性介质
8. 公称通径:DN6,DN10,DN15,DN20,DN25…

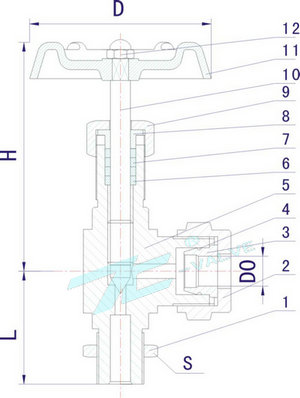

液位计针形截止阀尺寸表:

液位计针形截止阀主要零件材料/Materials of main parts

序号

NO.

零件名称

Part name

材质

Material

1

螺母 Nut

20# A105 SS304 SS304L SS316 SS316L

2

管接头 Connector

20# A105 SS304 SS304L SS316 SS316L

3

卡套 Ferrule

20# A105 SS304 SS304L SS316 SS316L

4

密封圈 o-ring

橡胶Rubber

5

阀体 Body

20# A105 SS304 SS304L SS316 SS316L

6

填料垫 Packing Seat

PTFE 柔性石墨(Expanded Graphite)

金属盘根(Matel and Graphite)

7

填料 Packing

PTFE 柔性石墨(Expanded Graphite)

8

填料压盖 Packing Gland

20# A105 SS304 SS304L SS316 SS316L

9

锁紧螺母 Lock Nut

20# A105 SS304 SS304L SS316 SS316L

10

阀杆 Stem

20# A105 SS304 SS304L SS316 SS316L

11

手轮 Handle

20# A105 SS304 SS304L SS316 SS316L

12

带帽螺母 Hooded Nut

20# A105 SS304 SS304L SS316 SS316L

ITEM NO

D0

D2

D3

H

H1

JX29W/H

ø19

ø96

ø60

97.5

47

JX29W/H

ø19

ø104

ø60

97.5

49

JX29W/H

ø19

ø112

ø60

97.5

47
