内螺纹角式球塞阀,介绍特点分类使用_上海首龙【TC品牌】球塞阀 产品型号：Q13SAF
产品口径：DN3-DN6
产品压力：6.4mpa
产品材质：铸钢|不锈钢、等
内螺纹球阀参数：
公称压力:≤6.4Mpa
适用温度:-20℃～65℃
适用介质：水.油，气等
材质:20#,A105,SS304,SS316,SS316L.
连接形式:内螺纹连接.

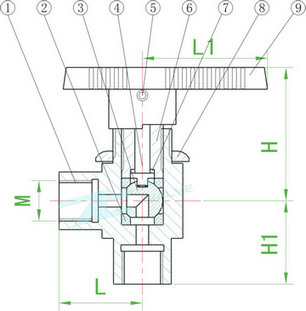

内螺纹球阀尺寸表：
序号 | 零件名称 | 不锈钢 | 碳钢 | 1 | 阀体 | SS304 SS304L SS316 SS316L SS321 | 20# A105 | 2 | 阀座 | PTFE | PTFE | 3 | 球 |
|
|
SS304 SS304L SS316 SS316L SS321 | 20# A105 |
|
| 4 | 阀杆 | SS304 SS304L SS316 SS316L SS321 | 20# A105 | 5 | 内六角螺钉 | SS304 SS304L SS316 SS316L SS321 | 20# A105 | 6 | 格南螺母 | SS304 SS304L SS316 SS316L SS321 | 20# A105 | 7 | 填料 | PTFE | PTFE | 8 | 螺母 | SS304 SS304L SS316 SS316L SS321 | 20# A105 | 9 | 手柄 | 塑料 | 塑料 |
公称通径 | L | L1 | M | H | H1 | DN3 | 20 | 30 | M12X1.25 | 32 | 20 | DN3 | 20 | 30 | ZG1/8 | 32 | 20 | DN6 | 25 | 38 | ZG1/4 | 42 | 25 |
