内螺纹柱塞阀,介绍特点分类使用_上海首龙【TC品牌】阀门
产品型号：UJ11SM
产品口径：DN15~DN50mm
产品压力：1.6MPa~4.0MPa
产品材质：铸钢|不锈钢、等
内螺纹柱塞阀产品简介:
内螺纹柱塞阀分非金属密封，金属密封两类，此外，外螺纹连接柱塞阀其外形分为Z字形和腰鼓形两大类，其内部结构完全相同，用途一样，主要用在冶金、电业、化工、炼油、食品等行业。压力为16-25kgf/cm2以内，温度为250℃以下的水、蒸汽、油类等小口径管道上作开启、关闭调节流量用。
内螺纹柱塞阀的实验压力: 实验项目 | 实验介质 | 实验压力 | 压强实验 | 水 | 1.5PN | 高压密封实验 | 水 | 1.1 PN | 低压气密封实验 | 气 | 0 5-0.7MPa |
内螺纹柱塞阀的性能规范: 阀体材料 | 适用温度 | 适用介质 | 压力范围 | 铸钢 | ≤250℃ | 水、蒸汽、油品 | PN 1.6-6.4MPa | 铸铁 | ≤180℃ | 水、蒸汽、油品 | PNl．6 | 不锈钢 | ≤200℃ | 硝酸、醋酸 | 通径范围 | 含钼不锈钢 | ≤200℃ | 氮、氢、尿素等 | DNl 5-300mm |

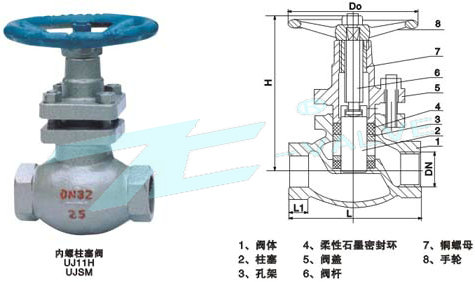

内螺纹柱塞阀主要外形尺寸:
公称通径
DN(mm) | U11SM、UJl1H-1.6 25.40 C．P．R 主要结构尺寸及外形尺寸 | 阀体长度
L | 接头长度
L1 | 接头长度
S | 手轮直径
Do | 管螺纹 G
(寸) | 关闭高度
H≈ | 开启高度
H1≈ | 重量
(kg) | 15 | 90 | 14 | 32 | 80 | 1/2 | 133 | 157 | 2.1 | 20 | 100 | 16 | 36 | 100 | 3/4 | 141 | 169 | 2.8 | 25 | 120 | 18 | 46 | 120 | 1 | 165 | 199 | 3.8 | 32 | 140 | 20 | 55 | 140 | 11/4 | 179 | 225 | 5.8 | 40 | 170 | 22 | 65 | 160 | 11/2 | 198 | 246 | 8.3 | 50 | 200 | 24 | 80 | 200 | 2 | 226 | 282 | 13.2 |
