自动排气阀,介绍特点分类使用_上海首龙【TC品牌】阀门
产品型号：P41X
产品口径：DN40~DN1000mm
产品压力：1.0MPa~2.5MPa
产品材质：铸铁|铸钢|不锈钢、等
P41X自动排气阀简介：
一、自动排气阀工作原理：
管道在运转时，浮球停在球碗底部，进行大量排气，当管内空气排完，水冲进阀内，经过球碗然后反应浮球，使浮球浮动关闭，管道在正常运转时，如有少量气体会集中到阀内到相当程度，阀内水位下降，浮球随之下降，气体从小孔排出。如水泵停止，随时会产生负压力，浮球随时下降，进行大量吸气确保管路安全。
二、自动排气阀主要用途:
自动排气阀适用于工业介质为水的管路上，作为快速排除管道内气体的设备，以提高输送水设备的效率和保护管道不致变形破裂，是管道的必备之设备。阀为圆桶状式阀体，共内部主要有不锈钢浮球及塞头。本阀装设于泵埔出口处或送配水管线中，用以大量排除管道中的集结之空气，以增进水管及抽水机使用效率，且与管内一旦出现负压时，此阀能迅速吸入空气，以保管线因负压所产生损坏。
三、自动排气阀主要特点：
1、能够排除管道中的气体，减少阻力节约能源。
2、当管道负压时，本产品能快速自动吸入空气防止管道破裂。
3、排气能力是普通双孔排气阀多倍。
4、浮球托架为不锈钢，使用寿命长，安全可靠。
四、自动排气阀主要技术参数和性能指标：
1.适用介质：清水
2.适用温度：常温
3.阀体：灰铸铁、碳钢、不锈钢
4.浮球与塞头：不锈钢
5.密封材料：丁腈橡胶
6.阀体试验压力：1.5MPa
7.浮球、密封试验压力：0.05-1.1MPa不漏水
五、 自动排气阀每小时排气量表： 按每秒流速1.5-3.0米
|
规格 |
25 |
50 |
80 |
100 |
150 |
200 |
250 |
300 |
|
立方米 /小时 |
2.5 5 |
7-14 |
13-26 |
17-34 |
29-58 |
39-78 |
61-122 |
95-190 |

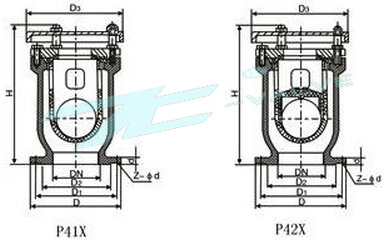

六、自动排气阀主要外形连接尺寸：
|
公称通径 DN(mm) |
D |
D1 |
D2 |
D3 |
H |
Z-Φd |
|
50 |
160 |
125 |
100 |
175 |
245 |
4-14 |
|
80 |
195 |
160 |
135 |
220 |
285 |
4-18 |
|
100 |
215 |
180 |
155 |
240 |
315 |
8-18 |
|
125 |
245 |
210 |
185 |
310 |
415 |
8-23 |
|
150 |
280 |
240 |
210 |
310 |
425 |
8-23 |
|
200 |
335 |
295 |
265 |
380 |
465 |
8-23 |
|
250 |
405 |
335 |
319 |
325 |
485 |
12-24 |
|
300 |
460 |
410 |
370 |
478 |
520 |
12-24 |
