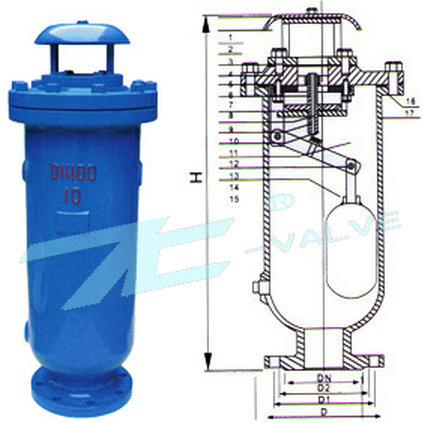

产品型号:SCAR 产品口径:DN50~DN250mm 产品压力:1.0MPa~2.5MPa 产品材质:铸铁|铸钢|不锈钢、等 SCAR污水复合式排气阀简介: 一、污水复合式排气阀产品用途: 污水复合式排气阀用于污水管道上的最高点或有闭气的地方,用来排除污水管道内气体进而疏通管道,使管道运转正常,如不装此阀,管道会出现闭气,使污水流速受到气阻,甚至还会中断。 二、 污水复合式排气阀工作原理: 管内污水在运作时,该阀活瓣停在定位架下部,进行大量排气,当空气排完时,污水进入阀内把球浮起,传到活瓣到关闭。管内在运作时会自然产生少量气体会集中到管内上部到相当程度,阀内污水与球随时下降,气从小孔排出。 三、污水复合式排气阀技术参数: SCAR排气阀与CARX排气阀工作原理一样,只是结构略作改动,杠杆机构稍有改进(如图)这样把浮球控制在下部,使污物只能在阀体下部污物不会缠绕上部排气口上,不会影响密封性能。此产品是专用污水管道工程的排气阀。 四、污水复合式排气阀主要零部件材料:
序号 |
名 称 |
材 质 |
1 |
杠杆B |
不锈钢 |
2 |
活 塞 |
不锈钢 |
3 |
顶 塞 |
铝青铜+橡胶 |
4 |
杠杆A |
不锈钢 |
5 |
垫圈环 |
合成橡胶BUNA-N |
6 |
导 套 |
不锈钢 |
7 |
杠杆架 |
不锈钢 |
8 |
浮 球 |
不锈钢 |
9 |
阀 盖 |
灰铸铁 |
10 |
阀 体 |
灰铸铁 |
11 |
排气帽 |
灰铸铁 |
五、污水复合式排气阀主要外形连接尺寸: 单位:mm
公称通径 DN(mm) |
D |
D1 |
D2 |
D3 |
H |
Z-Φd |
50 |
160 |
125 |
102 |
205 |
495 |
4-18 |
80 |
195 |
160 |
135 |
270 |
600 |
4-18 |
100 |
215 |
180 |
158 |
285 |
760 |
8-18 |
150 |
280 |
240 |
212 |
340 |
860 |
8-22 |
200 |
335 |
295 |
268 |
400 |
1010 |
8-22 |
250 |
390 |
350 |
319 |
465 |
1210 |
12-22 | 欢迎新老客户来电来函。021-61246982 邮箱:famen123@126.com, , , , , |
