过滤活塞式安全泄压阀,介绍特点分类使用_上海首龙【TC品牌】阀门 产品型号：TC98002
产品口径：DN40~DN400mm
产品压力：1.6MPa-2.5mpa
产品材质：铸铁|铸钢|不锈钢
TC98002过滤活塞式安全泄压阀简介：

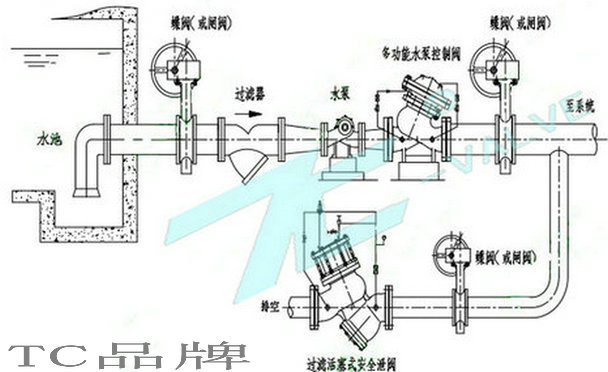

过滤活塞式安全泄压阀本阀作泄压阀时可将给水管路中超过先导阀安全设定值的压力释放掉，并维持管路压力在一安全设定值之下，以防止管路中高压或突压毁损管线或设备，可用于高层大楼消防测试循环系统以及其他给水平衡系统之泄压用。本阀作持压阀时可维持主阀上游供水压力于某一设定值以上，以保障主阀上游供水区的压力，主要用于城市低压供水区域。
压力等级：PN10（调节范围0.3-0.9MPa）
PN16（调节范围0.5-1.4MPa）
PN25（调节范围0.5-2.4MPa）
过滤活塞式安全泄压阀主要外型尺寸：（法兰连接尺寸按JB/T 78-1994、JB/T 79-1994）
通径 DN | L | H | H1 | D | D1 | Z-φ | PN10 | PN16 | PN25 | PN10 | PN16 | PN25 | PN10 | PN16 | PN25 | 40 | 260 | 236 | 155 | 150 | 110 | 4-18 | 50 | 300 | 236 | 155 | 160 | 125 | 4-18 | 65 | 340 | 250 | 165 | 180 | 145 | 4-18 | 8-18 | 80 | 380 | 280 | 180 | 195 | 160 | 4-18 | 8-18 | 8-18 | 100 | 430 | 310 | 210 | 215 | 230 | 180 | 190 | 8-18 | 8-23 | 125 | 450 | 360 | 240 | 245 | 270 | 210 | 220 | 8-18 | 8-25 | 150 | 480 | 413 | 260 | 285 | 300 | 240 | 250 | 8-23 | 8-25 | 200 | 600 | 510 | 330 | 335 | 360 | 295 | 310 | 8-23 | 12-23 | 12-25 | 250 | 730 | 668 | 410 | 390 | 405 | 425 | 350 | 355 | 370 | 12-23 | 12-25 | 12-30 | 300 | 850 | 875 | 485 | 440 | 460 | 485 | 400 | 410 | 430 | 12-23 | 12-25 | 16-30 | 350 | 980 | 980 | 270 | 500 | 520 | 550 | 460 | 470 | 490 | 16-23 | 16-25 | 16-34 | 400 | 1100 | 1050 | 300 | 565 | 580 | 620 | 515 | 525 | 550 | 16-25 | 16-30 | 16-34 |
欢迎新老客户来电来函。021-61246982 邮箱：famen123@126.com
, , , , |
