膜片式快开排泥阀,介绍特点分类使用_上海首龙【TC品牌】阀门
产品型号：JM744X
产品口径：DN80~DN600mm
产品压力：1.0MPa-1.6MPa
产品材质：铸铁|铸钢|不锈钢
JM744X膜片式快开排泥阀简介：

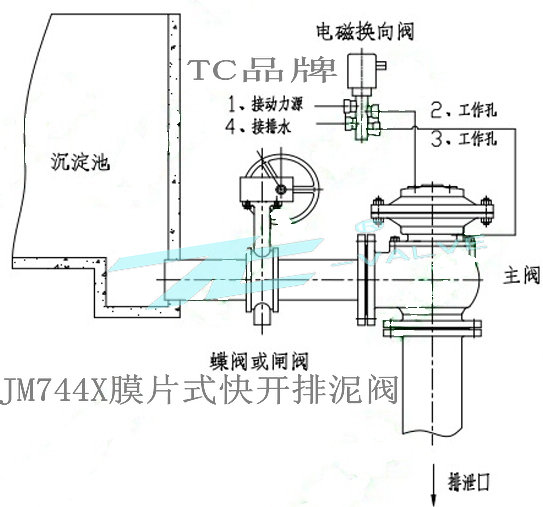

膜片式快开排泥阀|该阀的主要特点是采用双室隔膜传动机构替代活塞式，无运动磨损，寿命长。主要用途是安装在各类沉淀水池的底部壁外，用以排除池底的泥沙及污物。
膜片式快开排泥阀主要特点：
1、 采用双室隔膜传动机构代替活塞式，具有：无运动磨损；不会因杂质而产生漏水；对泥沙淤积不敏感；不需要润滑，无机械磨损产生。
2、 密封性能好，采用衬胶阀瓣，阀座采用斜度开口，不易沉积泥沙杂质。
3、 驱动介质压力低，无需另设加压泵或空压机，采用液控换向阀、手动四通换向阀或电动四通换向阀集中控制，控制操作方便。
4、 经久耐用，使用寿命长。
膜片式快开排泥阀主要技术参数：
1、 强度试验：1.5倍公称压力
2、 密封试验：1.1倍公称压力
3、 最低动作压力：≥0.10MPa
4、 适用介质：源水、清水、污水、油品
5、 适用温度：0～80℃

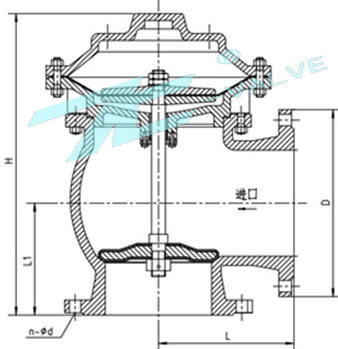

膜片式快开排泥阀主要外型尺寸及连接尺寸表：
公称通径 DN(mm) | 外型尺寸 | 法兰连接尺寸 | | 1.0MPa | 1.6MPa | H | L | L1 | D | D1 | n-фd | D | D1 | n-фd | 80 | 340 | 145 | 110 | 195 | 160 | 4-18 | 195 | 160 | 8-18 | 100 | 370 | 160 | 120 | 215 | 180 | 8-18 | 215 | 180 | 8-18 | 150 | 440 | 190 | 150 | 285 | 240 | 8-23 | 285 | 240 | 8-23 | 200 | 530 | 215 | 190 | 335 | 295 | 8-23 | 335 | 295 | 12-23 | 250 | 615 | 245 | 220 | 390 | 350 | 12-23 | 405 | 355 | 12-25 | 300 | 785 | 275 | 260 | 440 | 400 | 12-23 | 460 | 410 | 12-25 | 350 | 880 | 315 | 300 | 500 | 460 | 16-23 | 520 | 470 | 16-25 | 400 | 970 | 370 | 360 | 565 | 515 | 16-25 | 580 | 525 | 16-30 | 500 | 1070 | 470 | 460 | 670 | 620 | 20-25 | 705 | 650 | 20-34 | 600 | 1260 | 580 | 560 | 780 | 725 | 20-30 | 840 | 770 | 20-41 |
