GDC-J电磁高真空挡板阀,介绍特点分类使用_上海首龙【TC品牌】阀门 产品型号：GDC-J
产品口径：DN16mm-DN80mm
产品压力：1.0MPa-1.6MPa
产品材质：铸钢|不锈钢
GDC-J电磁高真空挡板阀简介：
GDC-J型系列电磁高真空挡板阀是靠电磁力和弹簧复位力，用以打开或关闭的阀门，适用于真空系统中用以打开或隔断气流之用。当阀关闭时，允许阀板密封面上侧承受大气压，下侧为真空，在此状态下接通电器控制盒电源后，阀板能正常开启。适用的工作介质为空气、非腐蚀性及不含颗粒灰尘的气体。
GDC-J电磁高真空挡板阀主要技术性能表： 适用范围(Pa) | 105～6.7x10-4 | 阀门漏率(Pa.L/S) | ≤6.7x10-4 | 适用温度（℃） | -25～+40 | 线圈温升（℃） | ≤65 | 开闭时间（S） | 3～5 | 电源电压（V/Hz） | 220±10%/50 | 安装方式 | 垂直 |

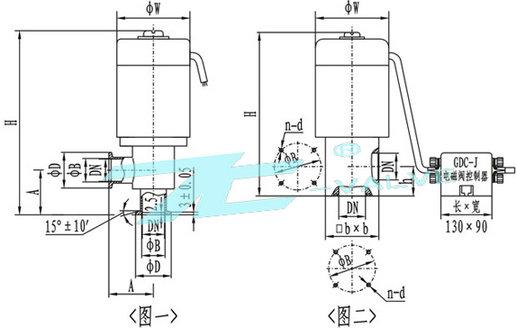

GDC-J电磁高真空挡板阀(图一)(KF)连接及外形尺寸： 型号 | 通径(DN) | ΦW | ΦD | ΦB | H | A | 法兰标准 | GDC-J16A/KF | 16 | 68 | 30 | 17.2 | 186 | 40 | GB4982 | GDC-J25A/KF | 25 | 82 | 40 | 26.2 | 193 | 50 | GDC-J40/KF | 40 | 110 | 55 | 41.2 | 270 | 65 | GDC-J50A/KF | 50 | 125 | 75 | 52.2 | 307 | 70 | / |
GDC-J电磁高真空挡板阀(图二)连接及外形尺寸：
型号 | 通径(DN) | ΦW | ΦB | H | h | bxb | n-b | 法兰标准 | GDC-J16A | 16 | 68 | 42 | 165 | 28 | 48x48 | 4-M5 | JB919 | GDC-J25A | 25 | 82 | 55 | 190 | 35 | 58x58 | 4-M6 | GDC-J32 | 32 | 92 | 64 | 217 | 40 | 68x68 | 4-M6 | GDC-J40 | 40 | 110 | 70 | 240 | 44 | 80x80 | 4-M6 | GDC-J50A | 50 | 125 | 90 | 285 | 56 | 95x95 | 4-M8 | GDC-J65 | 65 | 135 | 105 | 315 | 65 | 115x115 | 4-M8 | GDC-J80 | 80 | 165 | 125 | 358 | 75 | 140x140 | 4-M8 |
