GDQ-J(b)-A气动高真空挡板阀,介绍特点分类使用_上海首龙【TC品牌】阀门
产品型号：GDQ-J(b)-A
产品口径：DN10mm-DN40mm
产品压力：1.0MPa-1.6MPa
产品材质：铸钢|不锈钢
GDQ-J(b)-A气动高真空挡板阀简介：
GDQ-J(b)-A系列气动高真空挡板阀(又称角阀)采用波纹管密封。该阀以压缩空气为动力，通过电磁换向阀改变气路方向，推动气缸活塞上下运动，带动阀杆上下运动，使阀板开启或关闭，从而达到在真空系统中接通或切断气流的目的。本阀具有工作平稳、密封可靠、寿命长等一系列优点，是真空设备的自动化首选阀门之一。阀门适用介质为空气及非腐蚀性气体。
GDQ-J(b)-A气动高真空挡板阀主要技术性能表： 适用范围(Pa) | 2x105～1.3x10-6 | 阀门漏率(Pa.L/S) | ≤1.3x10-7 | 适用温度（℃） | -25～+40 | 气源压力（MPa） | 0.4～0.6 | 法兰标准 | GB4982 | 安装位置 | 任意 | 电源电压 | 标准出厂：AC220V/50Hz
特殊指定：AC110V；DC24V；DC12V等 | 信号反馈 | 标准出厂：不带反馈信号
特殊指定：微动开关DC/AC5～240V |

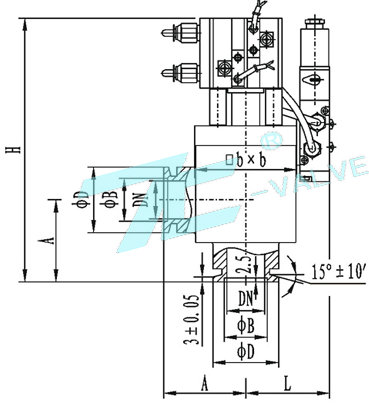

GDQ-J(b)-A气动高真空挡板阀连接及外形尺寸表：
型号 | 通径(DN) | ΦD | ΦB | H | A | L | bxb | GDQ-J10(b)A | 10 | 30 | 12.2 | 139 | 40 | 40 | 40x40 | GDQ-J16(b)A | 16 | 30 | 17.2 | 139 | 40 | 40 | 40x40 | GDQ-J25(b)A | 25 | 40 | 26.2 | 161 | 50 | 51 | 62x62 | GDQ-J40(b)A | 40 | 55 | 41.2 | 191 | 65 | 60 | 80x80 |
