CCQ-A气动超高真空插板阀,介绍特点分类使用_上海首龙【TC品牌】阀门 产品型号：CCQ-A
产品口径：DN50mm-DN300mm
产品压力：1.0MPa-1.6MPa
产品材质：铸钢|不锈钢
CCQ-A气动超高真空插板阀简介：
CCQ-A气动超高真空插板阀是用压缩空气为动力，通过电磁换向阀改变气路方向，推动气缸活塞，驱动阀板作上下运动，实现阀门的开启或关闭，从而达到在超高真空系统中接通或切断气流的目的。适用的工作介质为洁净的空气和非腐蚀性气体。
CCQ-A气动超高真空插板阀主要技术性能表： 适用范围(Pa) | 105～1.3x10-7 | 阀门漏率(Pa.L/S) | DN≤200为≤1.3x10-7
DN≥250为≤6.7x10-7 | 阀门烘烤温度（℃） | ≤150(除传动装置外) | 开阀时阀板两侧压力差(Pa) | ≤2.7x103 | 气源压力（MPa） | 0.4～0.6 | 电源电压 | 标准出厂：AC220V/50Hz
特殊指定：AC110V；DC24V；DC12V等 | 信号反馈 | 标准出厂：不带反馈信号
特殊指定：微动开关DC/AC5～240V |

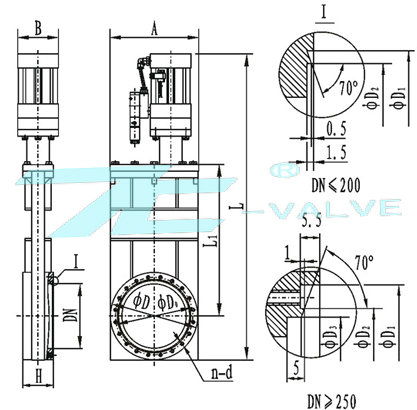

CCQ-A气动超高真空插板阀连接及外形尺寸表：
型号 | 通径(DN) | ΦD | ΦD0 | ΦD1 | ΦD2 | ΦD3 | H | A | n-d
| L | L1 | B | 法兰标准 | CCQ-50A | 50 | 89 | 72.4 | 61.6 | 55.6 | / | 60 | 91 | 8-M8 | 515 | 153 | 62 | GB/T6071 | CCQ-63A | 63 | 114 | 92.1 | 82.6 | 76.6 | / | 65 | 105 | 8-M8 | 590 | 180 | 62 | CCQ-80A | 80 | 130 | 110 | 99 | 93 | / | 65 | 130 | 16-M8 | 608 | 220 | 75 | CCQ-100A | 100 | 152 | 130.2 | 120.7 | 114.7 | / | 70 | 152 | 16-M8 | 655 | 267 | 94 | CCQ-150A | 150 | 202 | 181 | 171.5 | 165.5 | / | 70 | 202 | 20-M8 | 707 | 350 | 94 | CCQ-200A | 200 | 254 | 231.8 | 222.3 | 216.6 | / | 80 | 251 | 24-M8 | 806 | 426 | 112 | CCQ-250A | 250 | 314 | 288 | 308 | 275 | 271 | 85 | 300 | 24-M10 | 1125 | 550 | 112 | JB5278 | CCQ-300A | 300 | 365 | 338 | 353 | 323 | 318 | 90 | 352 | 32-M10 | 1195 | 613 | 140 | / |
