产品型号：ZYC
产品口径：DN15mm-DN125mm
产品压力：1.6MPa-2.5MPa
产品材质：铸钢|不锈钢
ZYC自力式压差控制阀简介：
自力式压差流量控制平衡阀是一种自动恒定压差的水力工况平衡用阀，应用于集中拱热、中央空调等水系统中，有利于被控系统各用户和末端装置的自主调节，尤其适用于分户计量供暖系统和变流量空调系统。

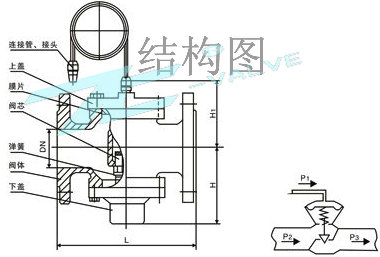

自力式压差流量控制平衡阀结构特点：
　　自力式压差流量控制平衡阀的本体是由能改变流通阻力的双通道自动调节阀和由膜片分隔而成两个独立小室的控制器组合而成，一侧小室与回水管道相通。使用时安装在回水管道上。通道自动调节阀是执行器，其动作的动力来源于供水压力P1与回水压力P2之间的压力差变化。控制器是一个压差比较器，其压差值是按被控采暖系统的阻力选用，回水侧内的弹簧反力用来平衡供水与水间的压力差。当被控采暖系统的一些用户进行室温调节，阻力增加或减少时，会引起循环流量变化，直至膜片两侧的压力平衡为止，使被控系统内部自动调节。
ZYC自力式压差控制阀安装尺寸表：备注：法兰尺寸执行GB4216-84国家标准

公称压力	安装方式	阀长(mm)	高度(mm)		流量m3/h
			定压差型	可调压差型
DN15	螺纹连接	100	95	145	0.2-1
DN20		110	100	150	0.3-1.5
DN25	法兰连接	115	110	165	0.5-2
DN32		130	140	190	1-4
DN40		210	190	340	1.5-6
DN50		225	205	355	2-8
DN65		240	240	390	3-12
DN80		280	300	500	5-20
DN100		295	350	550	10-30
DN125		320	380	580	15-45
