国标衬氟隔膜阀,介绍特点分类使用_上海首龙【TC品牌】阀门
产品型号：G41F46
产品口径：DN15mm-DN500mm
产品压力：1.0MPa-1.6MPa
产品材质：铸钢|不锈钢
国标衬氟隔膜阀阀简介：
隔膜阀是一种特殊形式的截断阀，其启闭件是一块用软质材料制成的隔膜，它将阀体内腔与阀盖内腔隔开。隔膜阀实际上不过是“钳夹”的阀，一个弹性的，可扰的膜片，用螺栓连接在压缩件上，压缩件是由阀杆所操作而上下移动，当压缩件上升，膜片就高举，而造成通路，当压缩件下降，膜片就压在阀体堰上（假使为堰式阀）或压在轮廓的底部（假使为直通式），隔膜阀适用于开关及节流之用。
国标衬氟隔膜阀性能规范表：

性能规范	设计规范	结构长度	连接法兰	试验与检验	产品标识	供货规范
	GB/T 12239	GB/T 12221	JB/T 78； JB/T 79	GB/T 13927	GB/T 12220	JB/T 7928

国标衬氟隔膜阀主要零部件材料表：

序号	零件名称	灰铸铁	铸钢	不锈耐酸铸钢		超低碳不锈耐酸铸钢
		Z	C	P	R	P L	R L
1	阀体/阀盖	HT250	WCB	CF8	CF8M	CF3	CF3M
2	阀瓣/阀杆	35	1Cr13	1Cr18 Ni9Ti	1Cr18 Ni12Mo2Ti	00Cr18 Ni10	00Cr17Ni14Mo2
3	衬里/阀座	PCTEF(F3)、FEP(F 46 )、PFA（可溶性F 4 )、PP、PO
4	隔膜	PEP(F 46 )/CR（氯丁橡胶）、PFA（可溶性F 4 )/FPDM（乙丙橡胶）
5	支架	PTFE（F 4 )		CF8		CF8
6	阀杆螺母	ZCuAl10Fe3		ZCuAl10Fe3		ZCuAl10Fe3
7	紧固螺栓	35		1Cr17Ni2		1Cr18 Ni9Ti
8	螺母	45		0Cr18 Ni9		0Cr18 Ni9
9	手轮	WCB		WCB		WCB

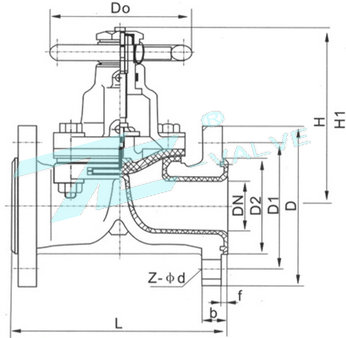

国标衬氟隔膜阀主要外形和连接尺寸表：

公称通径		标准值							参考值
DN(mm)	NPS(inch)	L	D	D1	D2	f	b	Z-φd	W	D0	H	WT(kg)
		PN0.6MPa
15	1/2	124	80	55	40	2	12	4-φ12	120		80	1.6
20	3/4	135	90	65	50	2	14	4-φ12	120		90	2.4
25	1	145	100	75	60	2	14	4-φ12	160		100	3.4
32	1 1/4	160	120	90	70	2	16	4-φ14	160		110	4.8
40	1 1/2	180	130	100	80	3	16	4-φ14	200		120	6.0
50	2	210	140	110	90	3	16	4-φ14	250		135	8.8
65	2 1/2	254	160	130	110	3	16	4-φ14	250		145	11.5
80	3	300	185	150	125	3	18	4-φ18	300		180	15.2
100	4	348	205	170	145	3	18	4-φ18	300		195	18.8
125	5	400	235	200	175	3	20	8-φ18	350		210	22.5
150	6	458	260	225	200	3	20	8-φ18		200	450	48
200	8	570	315	280	255	3	22	8-φ18		200	490	65
250	10	635	370	335	310	3	24	12-φ18		240	550	88
300	12	749	435	395	362	4	24	12-φ23		280	600	125
350	14	889	485	445	412	4	26	12-φ23		280	675	185
400	16	991	535	495	462	4	28	16-φ23		320	780	255
450	18	1092	590	550	518	4	28	16-φ23		360	820	320
500	20	1194	640	600	568	4	30	16-φ23		360	910	405
