产品型号：EG41J
产品口径：DN20mm-DN300mm
产品压力：1.0MPa-1.6MPa
产品材质：铸钢|不锈钢
英标隔膜阀简介：
英标衬胶、衬氟隔膜阀的原理是阀体内的反调节，当入口处压力加大时，自动减小通径，减少流量的变化，反之亦然。如果反接，这套调节系统就不起作用。而且起调节作用的阀片，是有方向性的，反向的压力甚至可以减少甚至封闭流量。 既然安装隔膜阀是为了更好的供暖，就不存在反装的问题。如果是反装，就是人为的错误，当然就会纠正。工作原理是通过改变阀芯与阀座的间隙（即开度），改变流体流经阀门的流通阻力，达到调节流量的目的。隔膜阀相当于一个局部阻力可以改变的节流元件，对不可压缩流体，由流量方程式可得。
Kv为直流式衬胶隔膜阀的阀门系数。它的定义是：当直流式衬胶隔膜阀前后差压为1bar（约1kgf/cm2）时，流经隔膜阀的流量值（m3/h）。直流式衬胶隔膜阀全开时的阀门系数相当于普通阀门的流通能力。如果平衡阀开度不变，则阀门系数Kv不变，也就是说阀门系数Kv由开度而定。通过实测获得不同开度下的阀门系数，隔膜阀就可做为定量调节流量的节流元件。
英标隔膜阀性能规范表：

型号	公称压力 PN(Mpa)	试验压力PS(Mpa)		适用介质	工作温度(℃)
		壳体试验	密封试验
EG41J-6	0．6	0．9	0．66	W．非腐蚀性流体 J·一般腐蚀性流体 FS。强酸碱及各种有机溶剂(溶融碱金属元素氧除外)	≤100 ≤85 ≤150
EG41J-10	1．0	1．5	1．1
EG41J-16	1．6	2．4	1．76
G41J-6	0．6	0．9	0．66
G41J-10	1．0	1．5	1．1

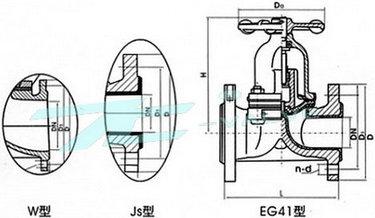

EG41J英标隔膜阀外形连接尺寸及重量：

型号	公称通径 DN(mm)	尺寸								质量(㎏)
		J型	W型	f	D1	D	D0	n-d	H
EG41WJFS-16	20	121	117	2	75	105	70	4-13．5	92	3
	25	131	127	2	85	115	83	4-13．5	96	4
	32	150	146	2	100	140	114	4-17．5	131	6．5
	40	163	159	2	110	150	114	4-17．5	142	7．5
	50	194	190	2	125	165	150	4-17．5	167	10．5
	65	220	216	2	145	185	165	4-17．5	203	17．5
	80	258	254	2	160	200	230	8-17．5	216	25
	100	309	305	2	180	220	280	8-17．5	270	36
	125	362	356	3	210	250	280	8-17．5	319	47
	150	412	406	3	240	285	368	8-22	365	73
	200	529	521	4	295	340	483	8-22	462	142
	250	641	635	4	350	395		12-22
	300	757	749	4	400	445		12-22
EG41WJFS-10	20	121	117	2	75	105	70	4-13．5	92	3
	25	131	127	2	85	115	83	4-13．5	96	4
	32	150	146	2	100	140	114	4-17．5	131	6．5
	40	163	159	2	110	150	114	4-17．5	142	7．5
	50	194	190	2	125	165	150	4-17．5	167	10．5
	65	220	216	2	145	185	165	4-17．5	203	17．5
	80	258	254	2	160	200	230	8-17．5	216	25
	100	309	305	2	180	220	280	8-17．5	270	36
	125	362	356	3	210	250	280	8-17．5	319	47
	150	412	406	3	240	285	368	8-22	365	73
	200	529	521	4	295	340	483	8-22	462	142
EG41WJFS-6	125	362	356	3	210	250	280	8-17．5	319	47
	150	412	406	3	240	285	368	8-22	365	73
	200	529	521	4	295	340	483	8-22	462	142
	250	641	635	4	350	395		12-22
	300	757	749	4	400	445		12-22
