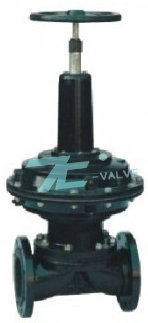

英标常开式气动隔膜阀,介绍特点分类使用_上海首龙【TC品牌】阀门
产品型号：EG6K41J
产品口径：DN20mm-DN200mm
产品压力：1.0MPa-1.6MPa
产品材质：铸钢|不锈钢
英标常开式气动隔膜阀简介：
英标隔膜阀地工作温度通常受隔膜和阀体衬里所使用材料地限制，它的工作温度范围大约为－50～175度。隔膜阀结构简单，只由阀体、隔膜和阀盖组合件三个主要部件构成。该阀易于快速拆卸和维修，更换隔膜可以在现场及短时间内完成。操纵机构和介质通路隔开使隔膜阀不仅适用于食品和医药卫生工业生产，而且也适用于一些难以输送的和危险的介质。更多种人造合成橡胶和工程塑料的应用，以及更广泛地选择阀体衬里材料，使隔膜阀在现代工业的各个领域都得到广泛的应用。
气动隔膜阀还可附装反馈信号、限位器或定位器，以适应自控、程控或调节流量的需要；气动隔膜阀的反馈信号采用无触点传感技术；气动隔膜阀采用薄膜式气缸替代活塞式气缸，排除了活塞环易损漏而导致无法启闭阀门的弊端；当气源发生故障时，可操作手轮使阀门开启。
英标常开式气动隔膜阀参数表： 型号 | 公称压力
PN（Mpa） | 试验压力PS（Mpa） | 适用介质 | 工作温度（℃） |
| | EG6K41WJFS-6 | 0．6 | 0．9 | 0．66 | W．非腐蚀性流体
J·一般腐蚀性流体
FS.强酸碱及各种有机溶剂
（溶融碱金属元素氧除外） | ≤100
≤85
≤150 | EG6K41WJFS-10 | 1．0 | 1．5 | 1．1 | EG6K41WJFS-16 | 1．6 | 2．4 | 1．76 |

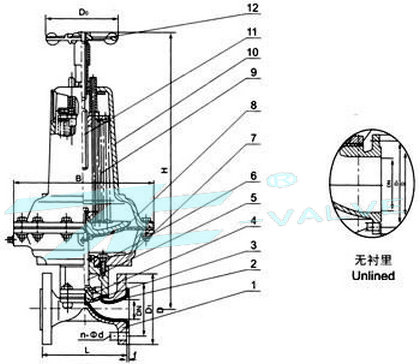

英标常开式气动隔膜阀外形连接尺寸及重量：
型号 | 公称通径
DN（mm） | 尺寸（mm） | 气动装置 | 质量
（㎏） | L | f | D1 | D | D0 | n-d | H | B | 代号
ES | 耗气量（cm3） | 气源压力（MPa） | 气源接头（in） | J型 | W型 | EG6K41WJFS-16 | 20 | 121 | 117 | 2 | 75 | 105 | 140 | 4-13．5 | 343 | 168 | 68 | 163．87 | 0．3 | 1/8 | 6．3 | 25 | 131 | 127 | 2 | 85 | 115 | 140 | 4-13．5 | 345 | 168 | 68 | , 196．65 | 0．3-0．4 | 1/8 | 7．3 | 32 | 150 | 146 | 2 | 100 | 140 | 140 | 4-17．5 | 363 | 260 | 68 | 229．4 | 0．3-0．4 | 1/8 | 8．3 | 40 | 163 | 159 | 2 | 110 | 150 | 140 | 4-17．5 | 430 | 260 | 69 | 1458．7 | 0．3-0．4 | 1/4 | 14．3 | 50 | 194 | 190 | 2 | 125 | 165 | 140 | 4-17．5 | 575 | 260 | 70 | 3162．7 | 0．3-0．4 | 1/4 | 26 | EG6K41WJFS-10 | 65 | 220 | 216 | 2 | 145 | 185 | 140 | 4-17．5 | 588 | 260 | 70 | 3243 | 0．3-0．4 | 1/4 | 30．8 | 80 | 258 | 254 | 2 | 160 | 200 | 165 | 8-17．5 | 769 | 425 | 71 | 6636．8 | 0．4-0．5 | 3/8 | 64．9 | 100 | 309 | 305 | 2 | 180 | 220 | 280 | 8-17．5 | 816 | 425 | 71 | 6948 | 0．4-0．5 | 3/8 | 70．3 | 125 | 362 | 356 | 3 | 210 | 250 | 280 | 8-17．5 | 820 | 425 | 71 | 7374．2 | 0．4-0．5 | 3/8 | 80．7 | 150 | 412 | 406 | 3 | 240 | 285 | 280 | 8-22 | 920 | 549 | 72 | 10652 | 0．5 | 3/8 | 131．2 | EG6K41WJFS-6 | 200 | 527 | 521 | 4 | 295 | 340 | 280 | 8-22 | 1010 | 549 | 72 | 16715 | 0．5 | 3/8 | 212 |
