 产品名称:三通铸钢旋塞阀
 产品型号:X44W-1.0C


 咨询电话:13918712698 王工、张工、陈工
 相关产品
 三通铸钢旋塞阀


三通铸钢旋塞阀|介绍特点分类使用_上海首龙【TC品牌】阀门
产品型号:X44W-1.0C
产品口径:DN25-DN300
产品压力:1.0MPa
产品材质:铸钢
三通铸钢旋塞阀的简介:
      旋塞阀的启闭件是一个有孔的圆柱体,绕垂直于通道的轴线旋转,从而达到启闭通道的目的。旋塞阀主要供开启和关闭管道和设备介质之用,塞体随阀杆转动,以实现启闭动作。小型无填料的旋塞阀又称为“考克”。旋塞阀的塞体多为圆锥体(也有圆柱体),与阀体的圆锥孔面配合组成密封副。旋塞阀是使用最早的一种阀门,结构简单、开关迅速、流体阻力小。普通旋塞阀靠精加工的金属塞体与阀体间的直接接触来密封,所以密封性较差,启闭力大,容易磨损,通常只能用于低(不高于1兆帕)和小口径(小于100毫米)的场合。为了扩大旋塞阀的应用范围,已研制出许多新型结构。油润滑旋塞阀是最重要的一种。特制的润滑脂从塞体顶端注入阀体锥孔与塞体之间,形成油膜以减小启闭力矩,提高密封性和使用寿命。它的工作压力可达6.4MPA,最高工作温度可达325℃。
      旋塞阀的通道有多种形式。常见的直通式主要用于截断流体。三通和四通式旋塞阀适用于流体换向。旋塞阀的启闭件是一个有孔的圆柱体,绕垂直于通道的轴线旋转,从而达到启闭通道的目的。旋塞阀主要供开启和关闭管道和设备介质之用。旋塞阀按结构形式可分为紧定式旋塞阀、自封式旋塞阀、填料式旋塞阀和注油式旋塞阀四种。按通道形式分,可分为直通式、三通式和四通式三种。
三通铸钢旋塞阀主要优点:
1、适用于经常操作,启闭迅速、轻便。2、流体阻力小。3、结构简单,相对体积小,重量轻,便于维修。4、密封性能好。5、不受安装方向的限制,介质的流向可任意。6、无振动,噪声小。
三通铸钢旋塞阀安装与维护注意事项:
1、要留有阀柄旋转的位置。2、不能用作节流。3、带传动机构的旋塞阀应直立安装。
三通铸钢旋塞阀的应用:
旋塞阀已广泛应用于石油、化工、液化气、食品、制药、城建、等各部门,以及人们日常生活中。
三通铸钢旋塞阀主要性能规范表:

型号
公称压力
PN(MPa)
试验压力PS(MPa)
适用介质
工作温度(℃)
壳体
密封
X44W-1.0C
1.0
1.5
1.1
煤气、油品
≤200

三通铸钢旋塞阀主要材料表:

零件名称
阀体
塞子
填料压盖
填料
X44W-1.0C
铸钢
铸钢
铸钢
柔性石墨
油浸石棉盘根

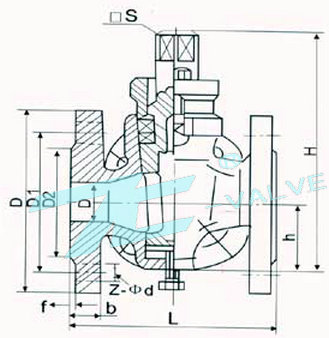

三通铸钢旋塞阀主要尺寸表:



公称压力
PN(MPa)
公称通径
DN(mm)
尺寸(mm)
L
D
D1
D2
z-φd
□s
h
H
1.0
25
145
115
85
56
4╳φ14
17
38
133
32
170
135
100
78
4╳φ18
18
45
152
40
180
145
110
85
4╳φ18
24
55
212
50
200
160
125
100
4╳φ18
28
74
260
65
220
180
145
120
4╳φ18
32
82
295
80
250
195
160
135
4╳φ18
40
95
327
100
300
215
180
155
8╳φ18
45
135
425
125
350
245
210
185
8╳φ18
54
154
482
150
400
280
240
210
8╳φ23
62
172
512
200
450
335
295
265
8╳φ23
75
195
605
250
530
390
350
320
8╳φ23
85
230
660
300
580
440
400
368
8╳φ23
100
263
760
