| 三通不锈钢旋塞阀|介绍特点分类使用_上海首龙【TC品牌】阀门 产品型号:X44W-1.0P/R 产品口径:DN25-DN300 产品压力:1.0MPa 产品材质:不锈钢 三通不锈钢旋塞阀简介: 根据旋塞阀地结构特点和设计上所能达到地功能,建议按下列原则选用: 1、 用于分配介质和改变介质流动方向,启工作温度≤300℃、公称压力≤1.6MPa、公称通经≤300mm,建议选用 多通路旋塞阀。 2、 牛奶、果汁、啤酒等食品企业及制药厂等地设备和管路上,建议选用奥氏体不锈钢制地紧定式圆锥形旋塞阀。 3、 油田开采、天然气田开采、管道输送的支管、精练和清洁设备中,公称压力级≤CL300、公称通经≤300mm、工作温度≤340℃,建议选用油封式圆锥形旋塞阀。 4、 油田开采、天然气田开采、管道输送的支管、精练和清洁设备中,公称压力级≤CL2500、公称通经≤900mm、 工作温度≤340℃,建议选用压力平衡式倒圆锥旋塞阀。 5、 在大型化学工业中,含有腐蚀性介质的管路和设备上,要求开启或关闭速度较快的场合,对于以硝酸为基的 介质,可选用 1Cr18Ni9 不锈钢制的聚四氟乙烯套筒密封圆锥形旋塞阀;对于以醋酸为基的介质,可选用 Cr18Ni12Mo2Ti 不锈钢制的聚四氟乙烯套筒密封圆锥形旋塞阀。 6、 在煤气、天然气、暖通系统的管路中和设备上,当公称压力≤1.0MPa、公称通经≤200mm,宜选用填料式圆 锥形旋塞阀。 三通不锈钢旋塞阀主要性能规范表:
型号 |
公称压力 PN(MPa) |
试验压力PS(MPa) |
适用介质 |
工作温度(℃) |
壳体 |
密封 |
X44W-1.0P |
1.0 |
1.5 |
1.1 |
硝酸类 |
≤250 |
X44W-1.0R |
1.0 |
1.5 |
1.1 |
醋酸类 |
≤250 |
三通不锈钢旋塞阀主要材料表:
零件名称 |
阀体 |
塞子 |
填料压盖 |
填料 |
X44W-1.0P |
铬镍钛不锈钢 |
铬镍钛不锈钢 |
铬镍钛不锈钢 |
柔性石墨 油浸石棉盘根 |
X44W-1.0R |
铬镍钛不锈钢 |
铬镍钼钛不锈钢 |
铬镍钼钛不锈钢 |

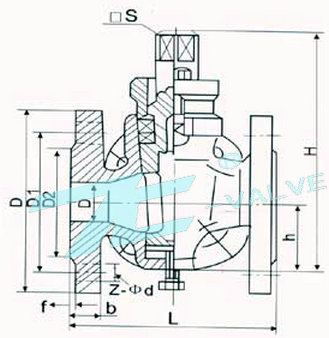

三通不锈钢旋塞阀主要外形和连接尺寸表:
公称压力 PN(MPa) |
公称通径 DN(mm) |
尺寸(mm) |
L |
D |
D1 |
D2 |
z-φd |
□s |
h |
H |
1.0 |
25 |
145 |
115 |
85 |
56 |
4╳φ14 |
17 |
38 |
133 |
32 |
170 |
135 |
100 |
78 |
4╳φ18 |
18 |
45 |
152 |
40 |
180 |
145 |
110 |
85 |
4╳φ18 |
24 |
55 |
212 |
50 |
200 |
160 |
125 |
100 |
4╳φ18 |
28 |
74 |
260 |
65 |
220 |
180 |
145 |
120 |
4╳φ18 |
32 |
82 |
295 |
80 |
250 |
195 |
160 |
135 |
4╳φ18 |
40 |
95 |
327 |
100 |
300 |
215 |
180 |
155 |
8╳φ18 |
45 |
135 |
425 |
125 |
350 |
245 |
210 |
185 |
8╳φ18 |
54 |
154 |
482 |
150 |
400 |
280 |
240 |
210 |
8╳φ23 |
62 |
172 |
512 |
200 |
450 |
335 |
295 |
265 |
8╳φ23 |
75 |
195 |
605 |
250 |
530 |
390 |
350 |
320 |
8╳φ23 |
85 |
230 |
660 |
300 |
580 |
440 |
400 |
368 |
8╳φ23 |
100 |
263 |
760 | 欢迎新老客户来电来函。021-61246982 邮箱:famen123@126.com, , |
|
|
|
