X14H/X13H三通压力表旋塞阀简介:
    旋塞阀的结构简单，开关迅速，流体阻力小，角行程操作快。在事故等紧急状态下，能快速连通或切断管路。与闸阀、截止阀相比，操作更灵活，开关更迅速。旋塞阀是用带通孔的塞体作为启闭件，塞体随阀杆转动，以实现启闭动作。小型无填料的旋塞阀又称为“考克”。旋塞阀的塞体多为圆锥体（也又圆柱体），与阀体的圆锥孔面配合组成密封副。

X14H/X13H三通压力表旋塞阀主要零件材料表：

零件名称	阀体	塞子	填料压盖	填料
X14H-4.0C X13H-4.0C	铸钢	铸钢	铸钢	石墨
X14H-4.0T X13H-4.0T	铸铜	铸铜	铸铜
X14H-4.0P X13H-4.0P	不锈钢	不锈钢	不锈钢

X14H/X13H三通压力表旋塞阀主要性能规范表：

型号	公称压力PN(MPa)	试验压力PS(MPa)		工作温度(℃)	适用介质
		壳体（水）	密封（水）
X14H-4.0C X13H-4.0C	1.6~6.4	2.0~7.0	1.6~6.4	≤150	水、蒸汽、油品等
X14H-4.0T X13H-4.0T	1.6~6.4	2.0~7.0	1.6~6.4
X14H-4.0P X13H-4.0P	1.6~6.4	2.0~7.0	1.6~6.4		硝酸类

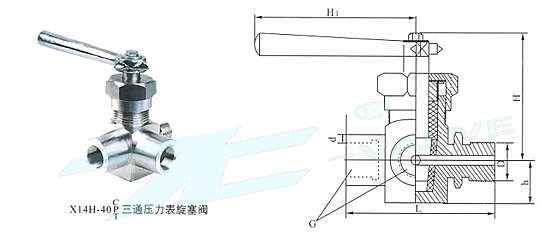

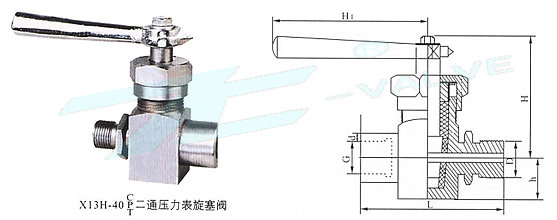

X14H/X13H三通压力表旋塞阀主要尺寸表：

型号	尺寸（mm）
	D	L	G	d	h	H	H1
X14H-4.0C X13H-4.0C	G1/2	91	20×1.5	6.5	25	85	123
X14H-4.0T X13H-4.0T
X14H-4.0P X13H-4.0P

,
