HC44X(SFCV)橡胶瓣逆止阀简介：
橡胶瓣逆止阀主要由阀体，阀盖及橡胶瓣三种主要零件组成。其中橡胶瓣由钢板，钢棒及强化尼龙布做衬底，外层披覆橡胶制成，阀瓣开关寿命可达100万次。该阀采用全流面积式（FULL FLOW AREA），具有水头损失小，不易堆积杂物，维修简便等特性。
该阀主要适用于给排水系统，可安装于水泵出水口处，以防止倒流及水锤对泵的损害。该阀还可以安装在进出水管的旁通管上，以防止池水倒流至给水系统中。
橡胶瓣逆止阀主要技术性能：
△压力等级：                                     △主要零件材质：
最高工作压力：1.0MPa、1.6 MPa                    阀体：灰铸铁、球墨铸铁、铸钢
密封试验压力：1.1MPa、1.8 MPa                    阀盖：灰铸铁、球墨铸铁、铸钢
阀体试验压力：1.0MPa、2.4 MPa                    阀瓣：钢材+强化尼龙布+N.B.R

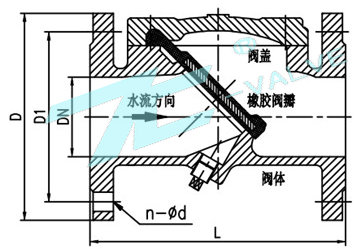

橡胶瓣逆止阀主要外型尺寸：(结构长度按GB/T12221-2005-10/12标准)

型号	DN	L1	L2		D				D1			n-φd
					1.0MPa		1.6MPa		1.0MPa	1.6MPa		1.0MPa		1.6MPa
GHC44X	50	203	203		160		160		125	125		4-18		4-18
GHC44X	65	216	216		180		180		145	145		4-18		4-18
GHC44X	80	241	241		195		195		160	160		4-18		8-18
GHC44X	100	292	292		215		215		180	180		8-18		8-18
GHC44X	125	330	330		245		245		210	210		8-18		8-18
GHC44X	150	356	356		285		285		240	240		8-23		8-23
GHC44X	200	457	495		335		335		295	295		8-23		12-23
GHC44X	250	533	622		390		405		350	355		12-23		12-25
GHC44X	300	610	698		440		460		400	410		12-23		12-25
GHC44X	350	686	787		500		520		460	470		16-23		16-25
GHC44X	400	762	813		565		580		515	525		16-25		16-30
GHC44X	450	864	914		615		640		565	585		20-25		20-30
GHC44X	500	914	978		670		705		620	650		20-25		24-34
GHC44X	600	1067	1295		780		840		725	770		20-30		20-41
GHC44X	700	1150	1448		895		910		840	840		24-30		24-41
GHC44X	800	1300	1448	1015		1025		950		950	24-33		24--41
GHC44X	800	1450	/	1115		/		1050		/	28-34		/
GHC44X	1000	1600	/	1230		/		1160		/	32-41		/

备注:DN400以上可以用上缓闭油缸,也可以不用.
