电子式电动角型调节阀简介：
ZDSJ系列电子式直行程电动角型调节阀，配用德国进口PS系列直行程电动执行机构，实现对压力、流量、温度、液位等参数的调节。具有体积小、重量轻、泄漏量少、流路简单、阻力小，使用于高压差、高粘度、含有悬浮物和颗粒状物质液体的调节，可以避免结焦，堵塞，也便于自洁和水清洗，角型阀一般使用于底进侧出的场合，因为这样可使调节有较好的稳定性。 一、阀体 形式：角型单座铸造阀公称通径：20-300mm公称形式：PN1.6 4.0 6.4Mpa连接形式：法兰式按JB78-59 JB79-59材料：HT200 ZG230—450 ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti
二、上阀盖 常 温 型：-20℃－+200℃
散 热 型：-40℃－+450℃
压盖形式：螺栓压紧式
填 料：V型聚四氟乙烯填料、柔性石墨、不锈钢波纹管
三、阀内组织 阀芯形式：上导向单座柱塞式阀芯流量特性：等百分比特性，直线特性和快开特性材 料：1Cr18Ni9Ti 0Cr18Ni12M02Ti
四、执行机构 类型：可选PS、3810、ZAZ型（DN100以内）、DKZ型（DN100以上）系列电子式直行程执行机构。
防爆型选用3810系列技术参数和性能：请参阅对应的执行机构与阀门定位器说明书。
五、ZDSJ型电动角型调节阀规格参数表 公称通径DN20253240506580100125150200250300阀座直径dn(mm)20253240506580100125150200250300额定流量系数Kv6.51016254063100160250400630 行程mm1016254060100100允许压差ΔMPa6.13.82.31.41.02.31.61.00.80.60.4 基本误差%±2.5回差%2.5死区%1.0始终点偏差%±2.5额定行程偏差%2.5允许泄漏量QKv值的0.1%可调范围30:1配电动执行器型号PSLPSL201PSL202PSL204PSL208PSL312PSL3203810LSA-08381LSA-30381LSB-30381LSB-50381LSC-65381LSC-160公称压力介质温度阀体材料1.6MPa常温-20℃～+200℃ 铸铁HT2004.0MPa常温-20℃～+200℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti中温-40℃～+450℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti6.4MPa常温-20℃～+200℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti中温-40℃～+450℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti 六、主要零件材料及推荐使用温度范围 |
阀体材料 | 公称
压力
MPa
| 介质工作温度℃ | 〈 | 〈 | 〈 | 〈 | 〈 | 〈 | 〈 | 〈 | 〈 | 〈 | 〈 | 〈 | 〈 | 〈 | 120 | 200 | 250 | 300 | 350 | 400 | 425 | 450 | 475 | 500 | 525 | 550 | 575 | 600 | 最大工作压力MPa |

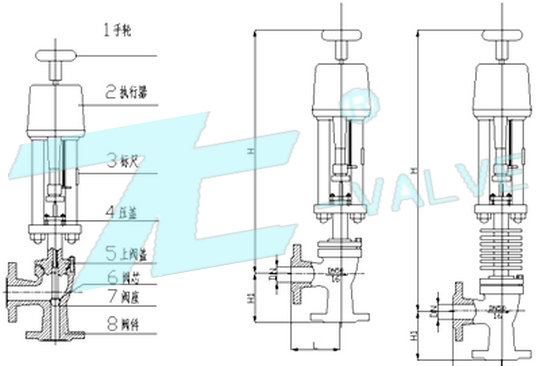

七、安装尺寸和重量 公称通径DN（mm） | L（mm）
| H1mm | H（mm） | Rmm | 重量（kg） | PN（MPa）
| 常温 | 中温 | PN1.6 MPa | 1.6 |
八、型号编制说明 Z | D | S | JP | 16 | C | G | 自控阀门 | 执行机构类型 | 位移特征： | 阀门结构形式： | 公称压力： | 阀体材质： | 温度类型： |
九、定货须知 1.产品型号与名称 2.公称通径DN(mm) 3.公称压力
4.流量特性 5.阀体材质 6.额定流量系数
7.介质种类和温度范围 8.阀前后压力(压差) 9.电源电压和控制信号 10.其它特殊要求 , , , , |
