C型双闸气动耐磨陶瓷出料阀简介:
   本阀主要适用于火电厂干灰系统灰、渣出料的启闭之用，也适用于矿山、造纸、石化等有磨损。腐蚀的粉尘、水、油、蒸气等介质在管路上的启闭之用。本阀门具有密封性能好，耐高温，耐磨性强，启闭灵活，无卡灰及积灰现象，使用寿命长等特点。
   1、PG耐磨陶瓷出料阀产品主体采用铸钢、铸铁、耐磨陶瓷组合而成。
   2、使用温度≤250°C。
   3、执行机构公称压力为0.4—0.6Mpa，阀门公称压力为1Mpa。
   4、也可根据用户要求定制
C型双闸气动耐磨陶瓷出料阀的安装说明：
　 欢迎您选用本公司产品。为了延长使用寿命，提高工作效益，本阀门在安装时尽量做到直立安装。在条件不允许的情况下要45度装。如倒装或水平装的情况下，必须延长空送时间，避免阀体积灰。 本阀门返回迅号采用进口电感磁性开关二线制，通过负载本迅号线可适应直流，交流均可。“安装迅号见图”
C型双闸气动耐磨陶瓷出料阀安装、使用要点:
　 1、安装前应仔细阅读本说明、并核对阀门型号、通径及技术参数。
　 2、严禁装上阀门后施焊法兰，以免损坏阀门密封圈。管道自先预留的阀门安装距离应适当，法兰两边加垫片。
　 3、两管道中心与阀门通径中心应保持同轴，法兰面应平整，不允许法兰面有较大的偏斜，以保证阀门的夹紧和正常工作。拧紧螺栓应做到均匀对称。

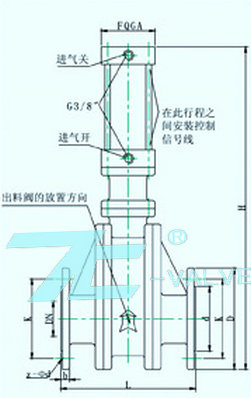

Z644Tc-10Q双闸气动耐磨陶瓷出料阀C型外型尺寸、连接尺寸以及执行器型号:

通径mm连接尺寸外形尺寸及配制执行器(mm)DNDKdbZ-φdLHFQGA80200160132158-Ф18235578100﹡100100220180156168-Ф18240746125﹡120125250210185168-Ф18240825125﹡145150285240210188-Ф22255920160﹡170200340295266208-Ф223341120200﹡230225365325295248-Ф223341156200﹡2452503953503202612-Ф223341372200﹡285

,
