   Y型三通球阀简介：

         产品型号：Q42H，Q42F

         公称通径：DN50～DN300

         公称压力：1.6Mpa～6.4Mpa

         适用温度：-29～180ºC～550ºC

         阀体材质：铸钢、不锈钢

         适用介质：水、油、气体、液体

         结构形式：球形、Y型120度、Y型135度

         连接方式：法兰

         驱动方式：手动、电动、气动

         制造标准：国标GB、德国DIN、美国API、ANSI

          Q42H，Q42F Y型三通球阀 (120度角,135度角)三通Y型球阀有相互成120°、135°二种阀体结构形式，Y型三通球阀流道平坦、流体阻力小，流通能力强。切换时介质无滞留，不会造成二次污染。可配电动执行器、气动执行器实现自动化控制。

   Y型三通球阀内组件:

         阀座密封：PTFE：-30℃～180℃
                PPL ：-30℃～250℃
         硬密封：-30℃～450℃ 硬质合金：表面喷焊、氮化钨
         阀芯材质：304、316、316；硬密封球芯表面采用喷焊、氮化钨
         阀杆材质：304
         适用介质：粉体、水液、气体等

   Y型三通球阀性能:

                1、流道形成120度切换，流道平坦、阻力小、流通能力强
                2、介质无滞留
                3、软密封最高温度250度
                4、硬密封最高425度
                5、泄漏量：零泄漏
                6、回差：±2.5%

   Y型三通球阀设计制造标准：

         设计制造：GB/T12238-2008
         连接标准：JB/T 79.1-1994
         结构长度：GB/T12221-2005
         压力试验：GB/T13927-2008

   Y型三通球阀气动执行器简介：

         双作用：通气开、通气关，气源故障保持当前位置
         单作用气开式： 通气开、断气关，气源故障关闭
         单作用气关式： 通气关、断气开，气源故障打开
         可选附件： 换向电磁阀、限位开关、空气过滤减压阀、电气定位器、手轮机构、保位阀电气部分可以选防爆

   Y型三通球阀电动执行器简介：

         开关型：反馈信号：无源触点信号\4-20mA\电阻信号
         调节型：输入信号4-20mA\0-10V\1-5V；反馈信号：4-20mA\0-10V\1-5V
         电压：   AC220V\380V\110V\24V、DC12V\24V等；特殊电压可定制
         防爆等级：可选防爆型EXdIIBT4

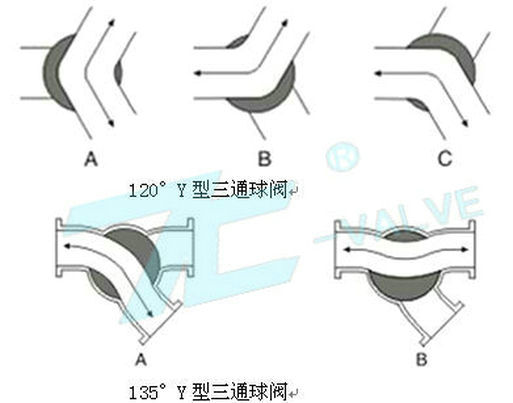

   Y型三通球阀流向指示图：

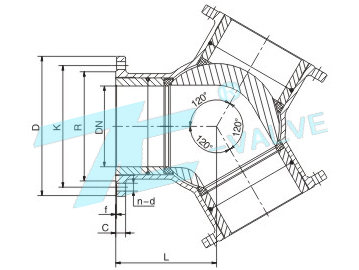

   120度Y型三通球阀结构图：

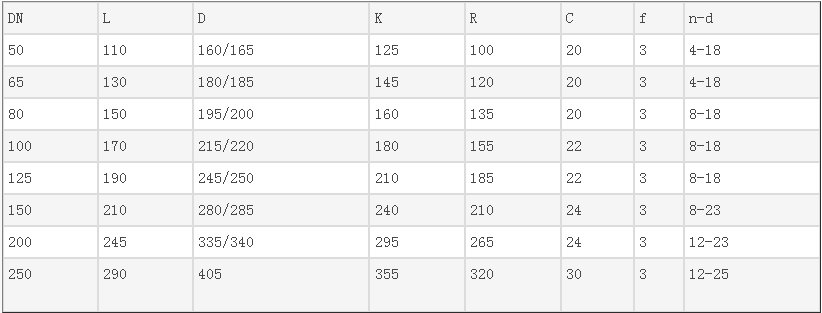

  120度Y型三通球阀主要外形尺寸：

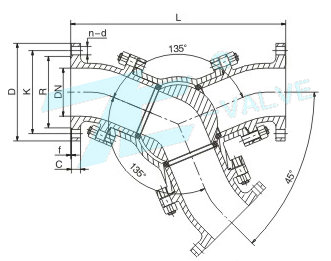

  135度Y型三通球阀结构图：

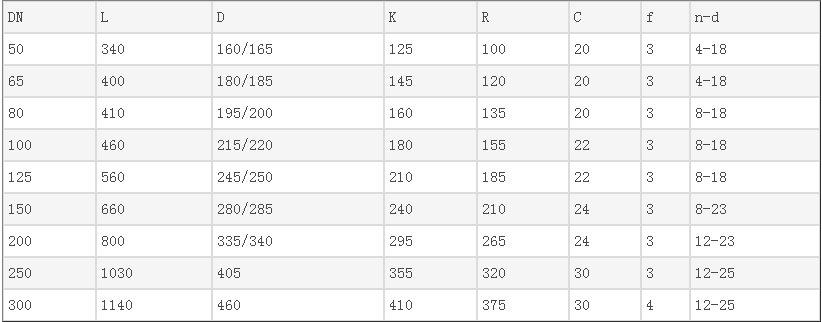

     135度Y型三通球阀主要外形尺寸：
